國隆邊坡防護網廠環形網的型號表示方法

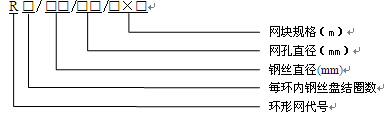

1 環形網的規格型號及其表述方法如下：

2 表示示例如下：

示例1：R5/3/250/5m×3m表示由直徑為3mm的鋼絲、盤結5圈，按網孔內切圓直徑250mm編織成的長5m、寬3m環形網。

示例2：R7/3/300/5×3表示由直徑為3mm的鋼絲、盤結7圈，按網孔內切圓直徑300mm編織成的長5m、寬3m的環形網。

3  網塊規格以按矩形展開張緊后的外邊緣邊長表示，有5m×3m、5m×4m、5m×5m、5m×6m 、5m×7m等規格，其負誤差不應大于50mm，正誤差不應大于一個網孔直徑。

4 網孔直徑有250mm、300mm、350mm、400mm等規格。

 拉錨系統構件規格型號

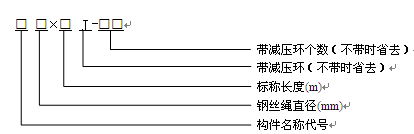

拉錨系統構件包括鋼絲繩錨桿、拉錨繩、支撐繩和縫合繩。拉錨系統構件的規格型號及其表述方法如下：

    其中構件名稱代號：鋼絲繩錨桿—M；拉錨繩—L；支撐繩—Z；縫合繩—F。拉錨系統規格選用參見附錄B。

5鋼柱構件規格型號

5.1 鋼柱構件包括鋼柱、基座、鋼柱連接件、地腳螺栓錨桿和防傾倒螺桿及連接用螺栓配件。

• 鋼柱為熱扎普通工字鋼加工件，表面涂刷防銹漆，其規格型號及其表述方法如下：

5.2  地腳螺栓錨桿和防傾倒螺桿分別為螺紋鋼筋和光圓鋼筋加工件。其規格型號及其表述方法如下：

其中構件名稱代號：地腳螺栓錨桿—D；防傾倒螺桿—Q。

45.3基座及連接件均為單一型號標準件，其型號分別為GS-7001和GS-7005

5.4 減壓環為與其能量吸收能力和啟動荷載相匹配的標準件，其型號分別為GS-8000、GS-8001和GS-8002。

5.5  表1和表2中第一列“型號”為產品名稱代號，所表達的含義即為由不同網形、不同結構配置所構成的具不同功能的系統。
